La Board O Tarjeta Madre

                   La Board

la tarjeta madre es el componente más importante de un computADOR. ES el dispositivo que funciona como la plataforma o circuito principal de una computadora, integra y coordina todos los sus demás elementos. La tarjeta madre es un tablero que contiene todos los conectores que se necesitan para conectar las demás tarjetas del computador.

Las Partes De La Board

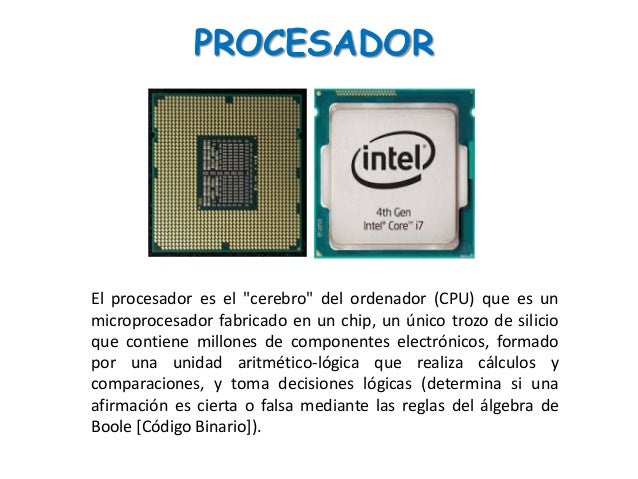

Procesador:

Slots PCI:

Modulos De La Memoria Ram:

 Un slot (también llamado slot de expansión o ranura de expansión) es un elemento de la placa base de un ordenador que permite conectar a ésta una tarjeta adaptadora adicional o de expansión, la cual suele realizar funciones de control de dispositivos periféricos adicionales, tales como monitores, impresoras o unidades de disco.

Slot APG:

El puerto AGP se utiliza exclusivamente para conectar tarjetas gráficas, y debido a su arquitectura sólo puede haber una ranura. Dicha ranura mide unos 8 cm y se encuentra a un lado de las ranuras PCI.⁴

A partir de 2006, el uso del puerto AGP ha ido disminuyendo con la aparición de una nueva evolución conocida como PCI-Express, que proporciona mayores prestaciones en cuanto a frecuencia y ancho de banda.

IDE1 y IDE2:

Es la parte de la placa madre donde conectas el disco duro o las unidades del cd Rom, se le llama asi porqe se conectan mediante un cable bus llamado de tipo IDE, entonces la placa madre por lo general trae dos entradas, una llamada ide uno y otra llamada ide 2, una vez conectados en cada cable la computadora te reconocera las unidades como MASTER (1 o 2), o quiza tambien la conectes como slave (esclavo, dos unidades conectadas con un solo bus en una entrada IDE)

Memoria Cache:

Cuando en informática se habla de memoria caché o cache se está hablando de aquella cantidad de información que permanece de manera temporal en la computadora y que ayuda a la adquisición de velocidad y eficiencia cuando es necesario recurrir a determinado tipo de datos. El nombre de memoria cache proviene del francés, que significa "escondido" u "oculto".

El sistema de memoria cache está diseñado especialmente para servir al apropiado y organizado almacenamiento de información en una computadora. Su función es básicamente mantener de manera temporal y accesible aquellos datos que son requeridos para realizar determinadas funciones o tareas.

Memoria ROM:

Una memoria ROM es aquella memoria de almacenamiento que permite sólo la lectura de la información y no su destrucción, independientemente de la presencia o no de una fuente de energía que la alimente.

Controladores Sata:

Es una interfaz de transferencia de datos entre la placa base y algunos dispositivos de almacenamiento, como la unidad de disco duro, lectora y grabadora de discos ópticos, unidad de estado sólido u otros dispositivos de altas prestaciones que están siendo todavía desarrollados. Serial ATA sustituye a Pararell-ATA, P-ATA o también llamado IDE.

SATA proporciona mayores velocidades, mejor aprovechamiento cuando hay varias unidades, mayor longitud del cable de transmisión de datos y capacidad para conectar unidades al instante, es decir, insertar el dispositivo sin tener que apagar la computadora o que sufra un cortocircuito como con los viejos conectores molex.

Power ATX:

Es el conector para la fuente de poder con el cual provee de energía todos los dispositivos

Socket:

El socket es el conector de la placa base sobre el que se coloca el procesador, de ahí ese nombre que en castellano significa enchufe. Su función, es dar corriente eléctrica al micro, servir de anclaje y permitir la comunicación entre este y los demás componentes del sistema.

La Pila:

Permite tener sincronizado el equipo con la fecha y la hora.








Jumpers:

Es un elemento que permite cerrar el circuito eléctrico del que forma parte dos conexiones. Esto puede hacerse mediante soldadura (se derrite suficiente estaño para cerrar el circuito), soldando un cable o alambre entre ambos puntos o, lo más frecuente, conectado dos pines en hilera o paralelo mediante una pieza de plástico que protege el material conductor que cierra el circuito. Los más habituales tienen tamaños de 2,54 mm, 2 mm y 1,27 mm.La apertura o cierre de uno de estos puentes activa o desactiva prestaciones del dispositivo.

Condensadores:

 Un condensador, también llamado capacitor, es un componente eléctrico que almacena carga eléctrica,para liberarla posteriormente. Para almacenar la carga eléctrica, utiliza dos placas o superficies conductoras en forma de láminas separadas por un material dieléctrico (aislante). Estas placas son las que se cargarán electricamente cuando lo conectemos a una batería o a una fuente de tensión.

Transistores:

Es un dispositivo electrónico semiconductor utilizado para entregar una señal de salida en respuesta a una señal de entrada. Cumple funciones de amplificador, oscilador, conmutador o rectificador.







Resistenciales:

Son componentes electrónicos que tienen la propiedad de presentar oposición al paso de la corriente eléctrica. La unidad en la que mide esta característica es el Ohmio y se representa con la letra griega Omega (W)



Puertos:

USB: Es un bus estándar industrial que define los cables, conectores y protocolos usados en un bus para conectar, comunicar y proveer de alimentación eléctrica entre computadoras, periféricos y dispositivos electrónicos

De Red: Un puerto de red es una interfaz para comunicarse con un programa a través de una red.
Serial: Un puerto serial es aquel que posibilita la transmisión de un bit a la vez. Esta interfaz suele ser utilizada para la conexión del teclado o del mouse  a la computadora.

Paralelo: un puerto es una interfaz que posibilita el intercambio de información digital. Dichos puertos pueden ser físicos (con una entrada en el hardware de la computadora para permitir la conexión de un periférico) o virtuales (puertos lógicos gestionados a través del software).

De Sonido: El puerto de audio tiene la función de capturar audio procedente del exterior, grabar señales de audio, reproducir sonido hacia bocinas y capturar la señal del micrófono, consta de un conector cilíndrico con 2 ó 3 terminales que permite la transmisión de datos a un dispositivo externo (periférico), básicamente bocinas y micrófonos, desde la computadora; por ello se le denomina puerto.

Ps/2: Este puerto sirve para conectar mouses y teclados.

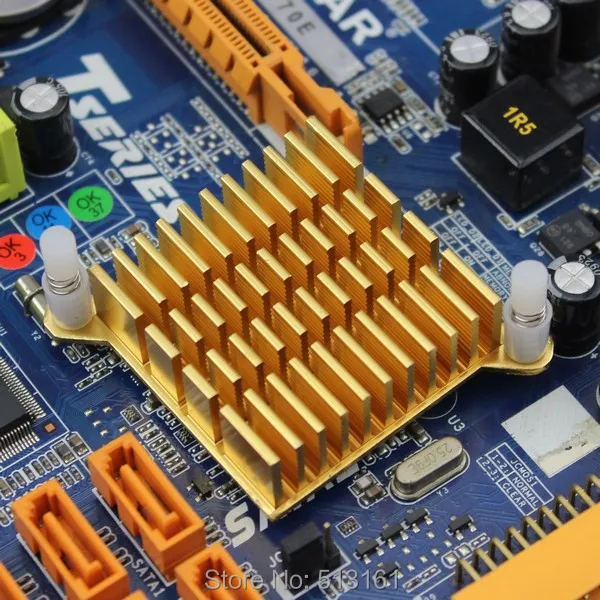

North bridge:

Es el circuito integrado más importante del conjunto de chips que constituía el corazón de la placa base

Es el chip que controla las funciones de acceso desde y hasta microprocesador, AGP o PCI-Express, memoria RAM, vídeo integrado (dependiendo de la placa) y Southbridge. Su función principal es la de controlar el funcionamiento del bus del procesador, la memoria y el puerto AGP o PCI-Express. De esa forma, sirve de conexión (de ahí su denominación de "puente") entre la placa madre y los principales componentes de la PC.

South Bridge:

Es un circuito integrado que se encarga de coordinar los diferentes dispositivos de entrada y salida y algunas otras funcionalidades de baja velocidad dentro de la tarjeta madre. El southbridge no está conectado a la CPU y se comunica con ella indirectamente a través del northbridge - Puente Norte.
